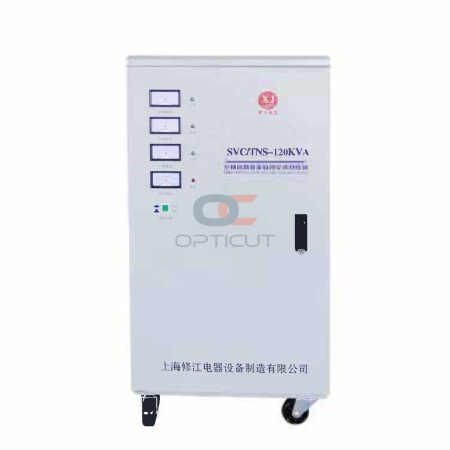

Стабилизатор напряжения TNS-120 KVA

Стабилизатор напряжения TNS‑120 kVA — это высокоточный трёхфазный автоматический регулятор напряжения переменного тока, предназначенный для стабилизации входного напряжения в промышленных и коммерческих сетях.

Основные характеристики
Номинальная мощность: 120 кВА (96 кВт при коэффициенте мощности PF = 0,8).

Фазность: трёхфазная система (3L‑N‑G) с раздельным регулированием каждой фазы.

Входное напряжение: 280–430 В (трёхфазное), возможна настройка под другие диапазоны.

Выходное напряжение: стабилизированное 380 В (трёхфазное), допускается настройка под иные значения.

Точность регулирования: ±3 % (настраивается в диапазоне от ±1 % до ±4 %).

Частота сети: 50–60 Гц.

Эффективность: >90 %.

Время отклика: <1 с (при изменении входного напряжения на 10 %).

Рабочий температурный диапазон: –10 °C … +40 °C.

Уровень защиты: IP21 (для установки внутри помещений).

Габариты (приблизительно): 76 × 63 × 129 см.

Масса: около 310 кг.

Конструктивные особенности и принцип работы
Устройство состоит из:

трёх комплектов высокоточных однофазных стабилизаторов (серии TND/SVC);

серводвигателя для плавной регулировки;

цепи автоматического управления;

контактного автотрансформатора.

При колебаниях входного напряжения или изменении нагрузки схема управления подаёт сигнал на серводвигатель. Тот корректирует положение угольных щёток автотрансформатора, поддерживая выходное напряжение на заданном уровне.

Функции защиты
Стабилизатор оснащён комплексной системой защиты:

от перенапряжения;

от пониженного напряжения;

от перегрузки по току;

от потери фазы;

от короткого замыкания;

от скачков напряжения;

с функцией задержки включения.

Области применения
TNS‑120 kVA используется там, где требуется стабильное трёхфазное питание:

промышленные предприятия;

торговые центры;

объекты инфраструктуры;

медицинские учреждения;

серверные и ИТ‑инфраструктура;

горнодобывающая отрасль и др.

Преимущества
высокая точность стабилизации;

раздельное регулирование каждой фазы;

отсутствие искажения формы синусоиды;

непрерывная работа в длительном режиме;

настраиваемые диапазоны входного/выходного напряжения;

надёжность и долговечность конструкции.
