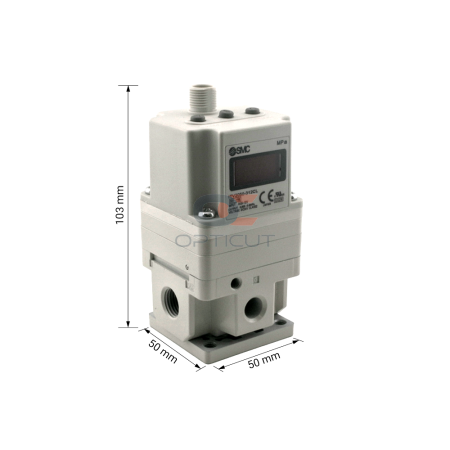

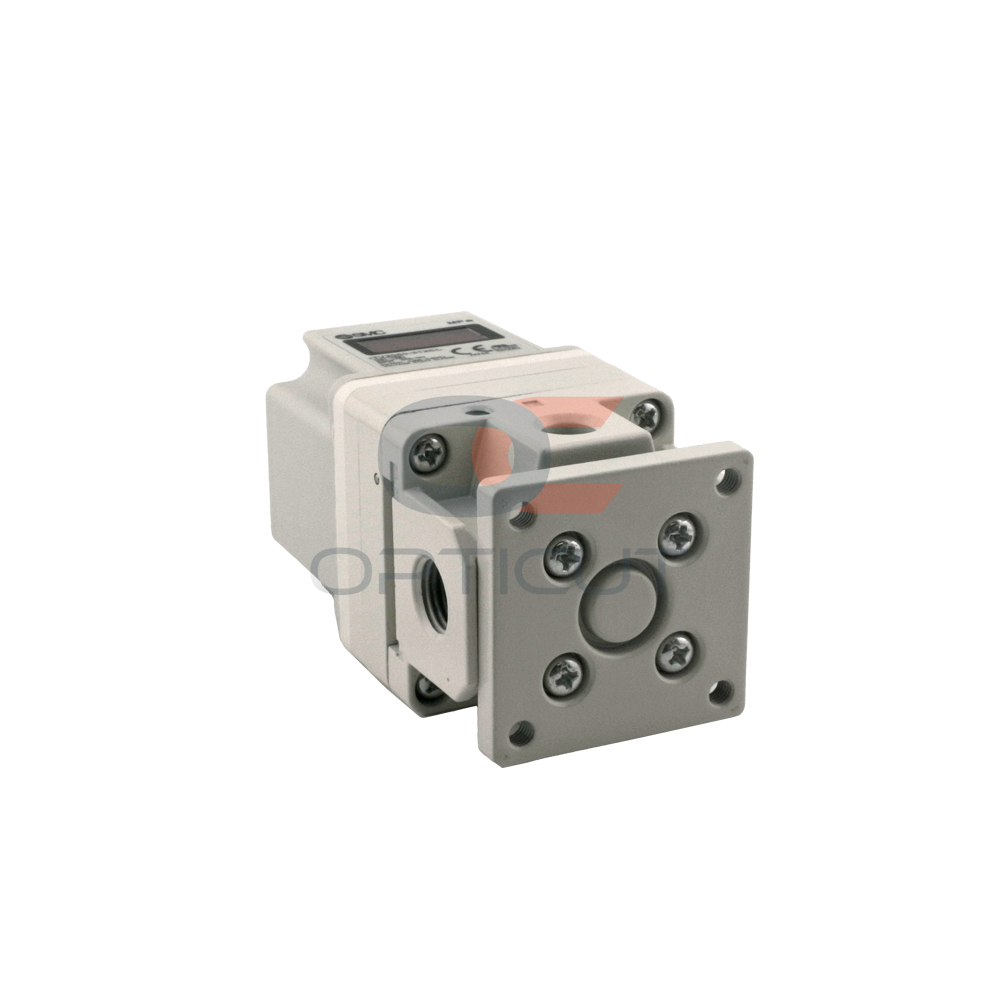

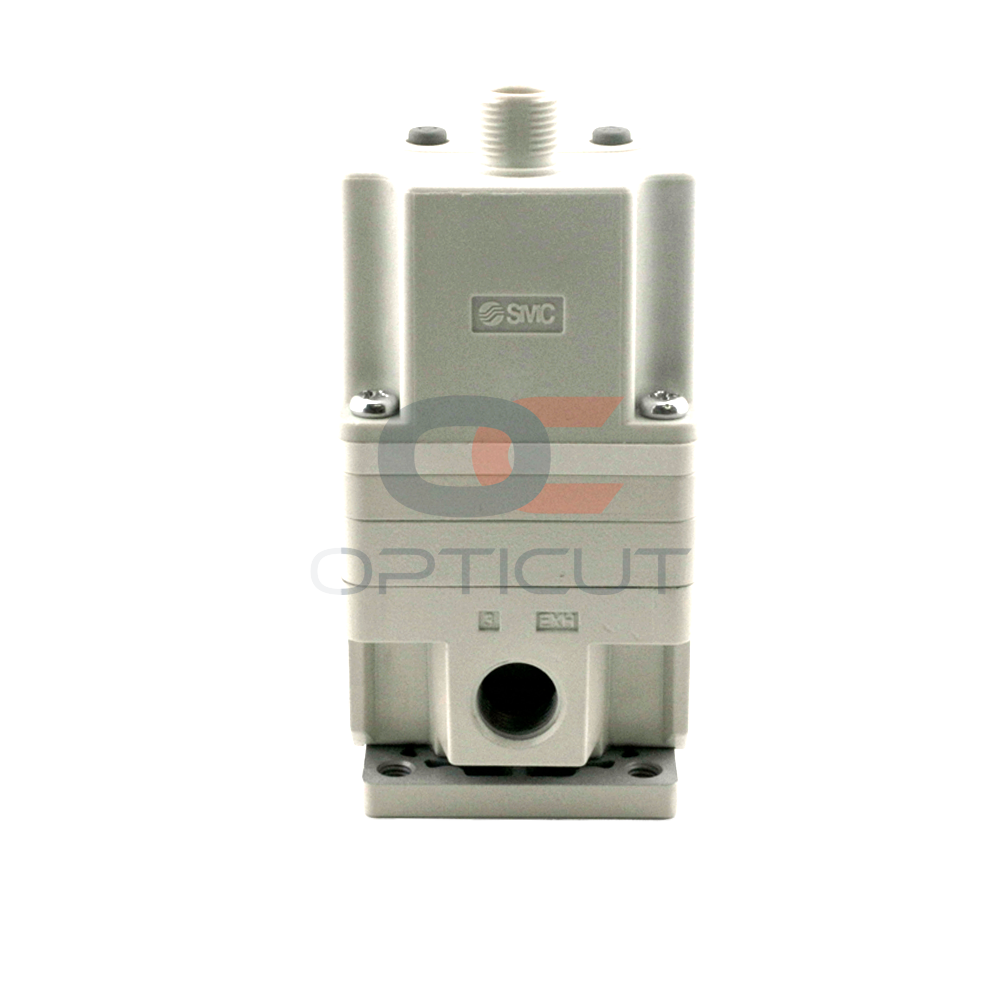

Преобразователь электропневматический SMC ITV2050-312CL

Электропневматический преобразователь (пропорциональный регулятор давления) SMC ITV2050‑312CL — это высокоточный цифровой регулятор, предназначенный для плавного управления пневматическим давлением в автоматизированных системах по внешнему электрическому сигналу.

Основные функции
Преобразование электрического управляющего сигнала в пропорциональное пневматическое давление.

Точная регулировка и стабилизация выходного давления в реальном времени.

Обратная связь по давлению для поддержания заданной величины с высокой точностью.

Ключевые технические характеристики
Тип устройства: цифровой электропневматический регулятор давления.

Модель: SMC ITV2050‑312CL.

Напряжение питания: 24 В постоянного тока.

Управляющий сигнал: 0–10 В (аналоговый).

Давление на входе: 0,1–1,0 МПа.

Давление на выходе: 0,005–0,9 МПа.

Максимальное входное давление: 1,0 МПа.

Размер присоединительных портов: 1/2 дюйма (G1/2).

Класс защиты: соответствует промышленным стандартам SMC (уточняется по документации).

Принцип работы
На вход регулятора подаётся сжатый воздух в диапазоне 0,1–1,0 МПа.

Внешний управляющий сигнал (0–10 В) задаёт требуемое выходное давление.

Встроенное сенсорное устройство измеряет фактическое давление на выходе.

Электронный контроллер сравнивает заданное и фактическое значения, корректируя работу пневматических клапанов.

На выходе формируется стабильное давление, строго пропорциональное входному сигналу.

Конструктивные особенности
Цифровой управляющий модуль — обеспечивает высокую точность и быстродействие.

Встроенный датчик давления — реализует обратную связь для стабилизации параметра.

Прочные пневматические клапаны — рассчитаны на длительную работу в промышленных условиях.

Компактный корпус — удобен для монтажа в ограниченных пространствах.

Разъёмные соединения — упрощают подключение и обслуживание.

Области применения
Лазерная резка и сварка: регулировка давления газов (кислород, азот, воздух) в станках с ЧПУ.

Автоматизация производств: управление пневмоприводами, зажимами, клапанами.

Тестовые стенды: точное дозирование давления при испытаниях.

Медицинское и лабораторное оборудование: контроль пневматических систем.

Упаковочные и пищевые линии: управление пневматическими исполнительными механизмами.

Преимущества
Высокая точность — поддержание заданного давления с минимальной погрешностью.

Быстродействие — оперативная реакция на изменение управляющего сигнала.

Надёжность — компоненты SMC рассчитаны на интенсивную эксплуатацию.

Гибкость — совместимость с различными системами управления через аналоговый сигнал 0–10 В.

Простота интеграции — стандартные пневматические и электрические соединения.

Примечания
Для корректной работы требуется чистый сжатый воздух (рекомендуется установка фильтра-регулятора).

Настройка и калибровка выполняются согласно руководству SMC.

Модель ITV2050‑312CL входит в серию ITV2000, отличающуюся цифровым управлением и расширенными функциональными возможностями.
